鄭州立佳熱噴塗機（jī）械（xiè）有限公司

鄭州立佳熱噴塗機械有限公司

專業從事（shì）熱噴塗加工與設備製（zhì）造研發的高新技術創新企業（yè）

全國服（fú）務熱線：

13839410231，18638188966


包裝行（háng）業

包裝行業

  • 概述：超音（yīn）速火焰噴塗碳化（huà）鎢性能（néng）指標 硬度可達：HRC70~80 結合強度：90MPa ，使用溫度可達：1200℃以上 表麵粗糙度（dù）：Ra0.2 強（qiáng）耐腐蝕性，不易變形 塗層厚度：0.04mm~0.1mm 直 線 度：0.015mm-1000mm 超音速火
  • 谘詢熱線： 13839410231，18638188966

  • 詳情

超音（yīn）速火焰噴塗碳化鎢性能（néng）指標
硬度可達：HRC70~80
結合強度：≥90MPa
溫度可達：1200℃以上（shàng）
表麵粗（cū）糙度：Ra0.2
強耐腐蝕性，不易變形
塗層厚度：0.04mm~0.1mm
直（zhí） 線 度：0.015mm-1000mm

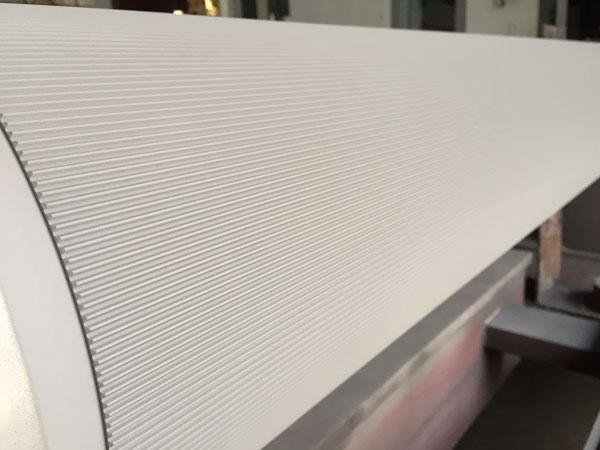

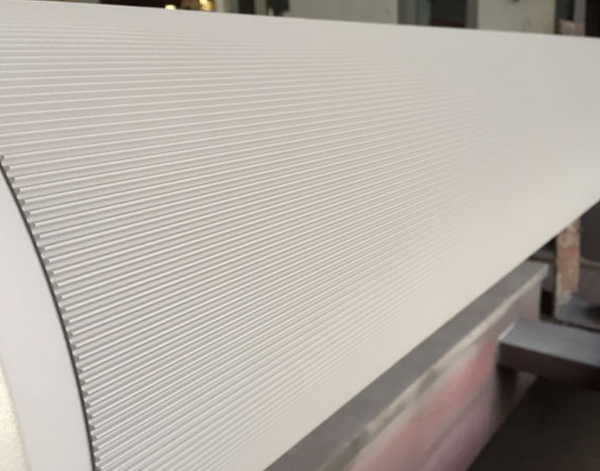

超音速火焰（yàn）噴塗（tú）碳化鎢在（zài）瓦楞輥中的應用
1、熱噴塗碳化鎢在（zài）瓦楞輥的應用場合
A、全新瓦楞輥噴塗碳化鎢
B、舊瓦楞輥（gǔn）改製碳化鎢瓦楞輥
C、碳化鎢瓦楞輥的修複 新的（de）碳化鎢瓦楞輥塗層厚度0.05～0.1mm，當長期使用塗層減少而不能生產時，91九色麻豆為你去（qù）除殘餘碳（tàn）化鎢再修複，瓦楞輥直徑幾乎不改變。
2、碳化鎢瓦楞輥的（de）加工藝
碳化鎢瓦楞輥工（gōng）藝與傳統瓦楞輥不同，***先（xiān）前基體熱處理硬（yìng）度（dù）不同，噴塗前齒型精度（dù）要求更高，必須在全自動數控磨上完成，其次噴（pēn）塗技術是關鍵（jiàn），以（yǐ）保證碳（tàn）化鎢（wū）的硬度結合力及後道（dào）拋光處理的質量，難加工的是噴（pēn）塗後的拋光技術，因瓦楞輥不同於一般工件，其（qí）齒型的獨特性和表麵硬度高(如鑽石)的碳化鎢，傳統的普通（tōng）砂輪磨削根本無法（fǎ）進行。
→磨齒→（中頻淬火）→噴砂→預熱→打（dǎ）底→噴塗碳化鎢（厚度0.05～0.06㎜）→拋磨—壽命2000～5000萬跑米；
3、碳化鎢瓦楞輥的優勢
A、碳化鎢瓦（wǎ）楞（léng）輥比一般瓦楞輥壽命3～6倍。
B、一般瓦楞輥齒高變（biàn）化大，紙板質量（liàng）不穩定，新輥時芯紙與（yǔ）塗膠輥間隙應是0.1mm～0.2mm，但（dàn）是當瓦楞輥中間磨損0.1mm，間隙就會擴大，從而導致過多的膠（jiāo）量，過多的（de）水份（fèn）使紙板軟且易彎翹;碳化（huà）鎢（wū）瓦楞輥（gǔn）齒高變化小且長久，紙扳質量平直穩定。
C、一般瓦楞輥中間磨損過量，變成（chéng）中凹，就無法（fǎ）再生（shēng）產寬幅的紙板，產生廢紙，因為兩（liǎng）端會被壓破或中間（jiān）不（bú）著糊(脫膠起泡)，這時時候您不得不去研磨輥的兩端，以便走寬幅紙板，維持瓦楞輥的壽命;碳化（huà）鎢瓦楞輥因為耐磨，不存在走窄幅紙後再走寬幅紙而產生問題。
D、一（yī）般瓦楞輥因為磨損快，所以（yǐ）原始設（shè）計齒高較高(楞率大（dà）)，以保證壽（shòu）命;碳化鎢瓦楞（léng）輥因為耐損，一開始（shǐ）就設計較低齒高(楞率小)且壽命長（zhǎng）久。
E、一般瓦楞輥不（bú）能用V型楞，因為（wéi）楞（léng）頂若小就（jiù）會很快被磨損，紙板會（huì）越來越軟;碳化鎢瓦楞輥因為耐磨就不存在這問題。
F、一（yī）般瓦楞輥齒頂磨損快且多，修複後直（zhí）徑就小很多;碳化鎢（wū）瓦楞輥因為磨損少，修（xiū）複後直徑幾乎（hū）不變。 而重要的是：碳化鎢瓦楞輥在整個輥運轉壽（shòu）命中，它的楞高幾乎不變。

看了（le）又看
鄭州立（lì）佳熱噴塗機械有限公司

固（gù）話：0371-86102889

手機：13839410231，18638188966

手機：18638188997

網址：www.honghui163.com

總部地址：河南省鄭州市高新區黃楊街（jiē）與紅楠路交匯東南角立佳表麵6號車間（jiān）

無錫立佳科技有限公司

固話：0510-88360030

手機：15995285279

手機：18018368768

網（wǎng）址：www.ljsurface.com

地 址：無錫（xī）市錫山（shān）區經濟開發區恒羊路2號

微信二維碼
13839410231，18638188966
91九色麻豆_91蝌蚪prony_91呆哥在线_91狼人社_91青娱国产_www.91视频.com_91福利在线观看_91精品乱码一区二区三区_久久91久久91精品免费观看
